13951569992（郭先生）

電話(huà)：0510-83888986  傳真：0510-83888986

新型環(huán)保合成樹(shù)脂瓦主要是用于建筑領(lǐng)域，是目前較為流行屋面裝飾建材。惠蘭特作為一家本地規(guī)模較大且專(zhuān)業(yè)生產(chǎn)合成樹(shù)脂瓦廠(chǎng)家。合成樹(shù)脂瓦是我們的主打產(chǎn)品之一，具有防腐、防堿、防酸、抗老化性、隔熱、隔音等性能、外觀(guān)上表面平整、顏色均勻、無(wú)裂紋、破孔、燒焦、氣泡、明顯麻點(diǎn)、異色點(diǎn)等現(xiàn)象。

       很多人對(duì)于合成樹(shù)脂瓦的抗老化功能存在疑慮，為了打消大家這個(gè)顧慮，今天教大家一個(gè)技術(shù)性的方法去測(cè)試下我們惠蘭特環(huán)保合成樹(shù)脂瓦抗老化性能。

       這個(gè)實(shí)驗(yàn)主要是從樹(shù)脂瓦的外觀(guān)顏色、沖擊強(qiáng)度保留率步驟進(jìn)行：

　　1.1 老化試驗(yàn)條件

　　老化試驗(yàn)應(yīng)按GB/T 16422. 2—1999中A法的規(guī)定進(jìn)行。黑板溫度為(65±30)℃、相對(duì)濕度為(65±5)%，噴水周期為噴水時(shí)間(18±0.5)min，兩次噴水間無(wú)水時(shí)間為(102±0.5)min，無(wú)暗周期，老化面為環(huán)保合成樹(shù)脂瓦的表面。

　　1.2 外觀(guān)與顏色

　　1.2.1 外觀(guān)：在自然光或等效光源下距離為0.3 m進(jìn)行目測(cè)。

　　1.2.2 色差：試樣的長(zhǎng)和寬為50 mm×40 mm，數(shù)量不應(yīng)少于2個(gè)，使用CIE D65標(biāo)準(zhǔn)光源(包括鏡面反射)，測(cè)定條件8/d或d/8(兩者都沒(méi)有濾光器)的分光光度儀。應(yīng)按GB/T 11186.1.GB/T 11186. 2.CB/T 11186. 3的規(guī)定進(jìn)行測(cè)量，一個(gè)試樣為原始試樣，另外一個(gè)試樣進(jìn)行老化。老化試樣取出后應(yīng)在24 h內(nèi)測(cè)量，每個(gè)試樣測(cè)量?jī)蓚€(gè)點(diǎn)，取平均值，計(jì)算出△E。

　　 灰度等級(jí)應(yīng)按GB/T 250的規(guī)定測(cè)試。

　　1.3 沖擊強(qiáng)度保留率

　　1.3.1 試樣制備：試樣采用雙V型缺口，長(zhǎng)度l為(50±l)mm，寬度b為(6. 0±0.2)mm，厚度h為環(huán)保合成樹(shù)脂瓦的原厚，缺口底部半徑rN為(0. 25±0.05)mm，缺口剩余寬度為(3. 0±0.l)mm，試樣數(shù)量不應(yīng)少于6個(gè)。擺錘應(yīng)沖擊在試樣的底層。

　　1.3.2 試驗(yàn)設(shè)備：沖擊試驗(yàn)機(jī)應(yīng)符合GB/T 1043.1的要求。

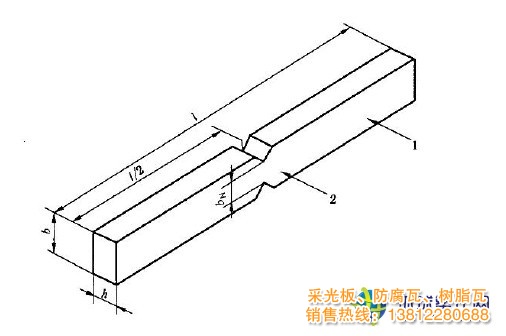

　　1.3.3 試驗(yàn)條件和結(jié)果表示：跨距L = 40+0.5 mm，試樣的沖擊方向見(jiàn)圖1。

        說(shuō)明

　　1 —— 底層;

　　2 —— 沖擊方向。

　　沖擊強(qiáng)度應(yīng)按式(1)計(jì)算：

　　AN=E/(h×bN)×1000 ………………………………(1)

　　式中：

　　AN —— 沖擊強(qiáng)度，單位為千焦耳每平方米(kj/m2);

　　E —— 試樣斷裂時(shí)吸收的已校準(zhǔn)的能量，單位為焦耳(J);

　　h —— 試樣厚度，單位為毫米(mm);

　　bN —— 試樣缺口底部剩余寬度，單位為毫米(mm)。

　　沖擊強(qiáng)度保留率應(yīng)按式(2)計(jì)算：

　　R = AN1/AN0×100%…………………………(2)

　　式中：

　　R —— 沖擊強(qiáng)度保留率，%;

　　AN0 —— 老化前沖擊強(qiáng)度，單位為千焦耳每平方米(kj/m2);

　　AN1 —— 老化后沖擊強(qiáng)度，單位為千焦耳每平方米(kj/m2);

　　2.1 判定規(guī)則

　　2.1 老化性能

　　經(jīng)10000 h老化后性能應(yīng)符合以下要求：

　　2.1.1 外觀(guān)與顏色

　　2.1.1 外觀(guān)：經(jīng)人工加速老化試驗(yàn)后不應(yīng)出現(xiàn)龜裂、斑點(diǎn)和粉化現(xiàn)象。

　　2.1.2 色差：?jiǎn)我活伾⒈砻嫫秸脑嚇?，老化前后試樣的顏色變化用AE表示，AE≤5。

　　特殊裝飾(如非單一顏色、木紋、壓花等)的試樣，老化前后試樣的顏色變化用灰度卡評(píng)定，灰度等級(jí)不應(yīng)小于3級(jí)。

　　2.2.1 沖擊強(qiáng)度保留率

　　老化試驗(yàn)后簡(jiǎn)支梁雙V缺口沖擊強(qiáng)度保留率不應(yīng)低于60%。

　　友情提示：

　　合成樹(shù)脂瓦在運(yùn)輸過(guò)程中需用軟物墊襯，隔離震動(dòng)。裝卸中不應(yīng)拋擲，避免磨傷，劃傷表面。貯存時(shí)堆放地面應(yīng)平整防止擠壓，并按規(guī)格分別堆放，應(yīng)采取平面堆垛，每垛不應(yīng)超過(guò)200張。

• 上一篇：用火檢驗(yàn)合成樹(shù)脂瓦品
• 下一篇：合成樹(shù)脂瓦必須檢測(cè)的四個(gè)方面
