采光板最近經常有人咨詢彩鋼復合板現場復合的問題，今天與大家一起分享一篇來自河南千萬間提供的安裝詳圖，希望對大家有所幫助

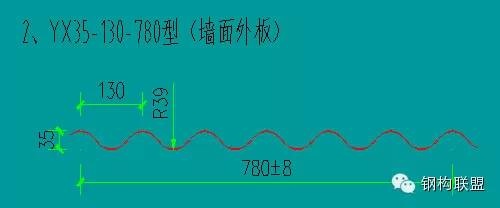

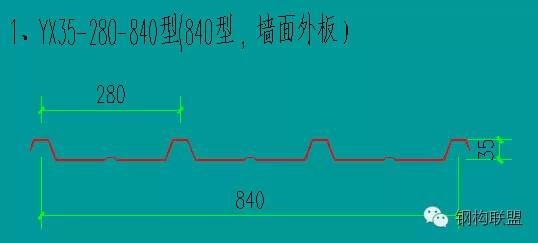

墻面板板型圖

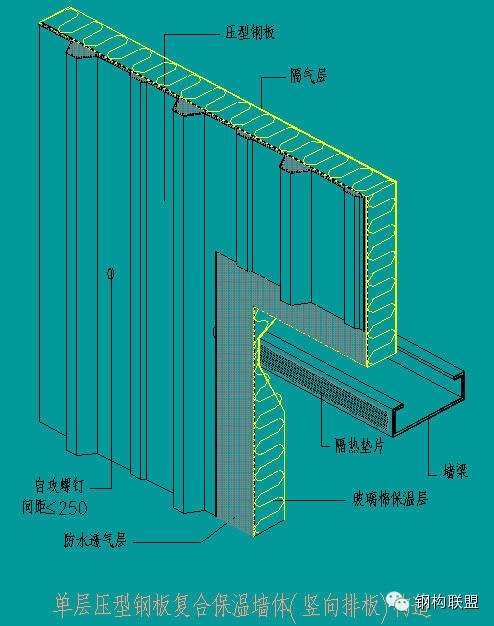

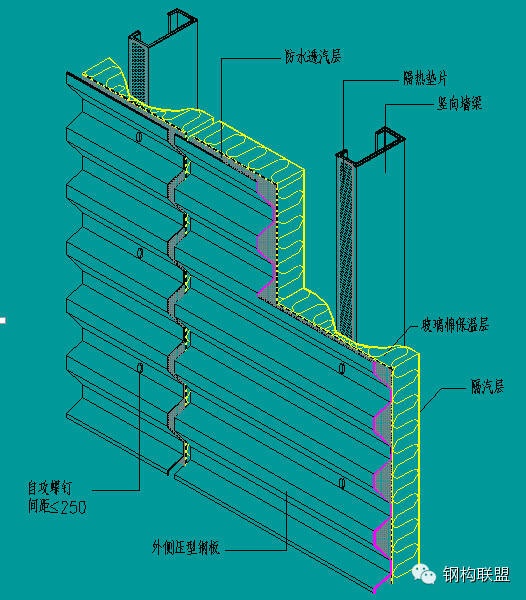

復合保溫墻體(豎向排板)構造三維圖

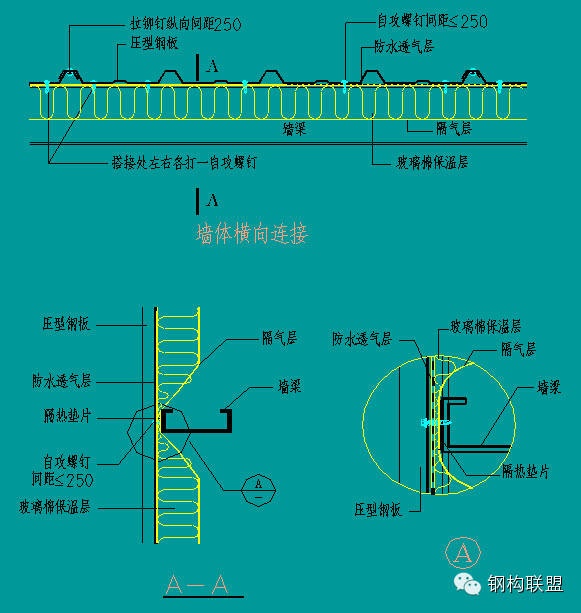

復合保溫墻體(橫向排板)構造三維圖

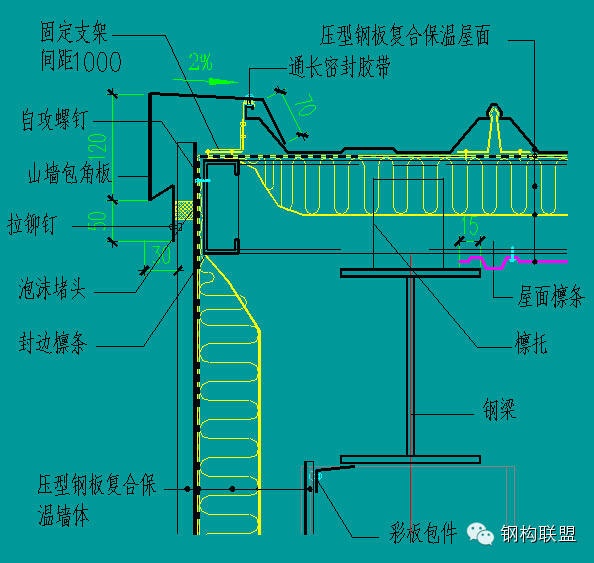

山墻節點

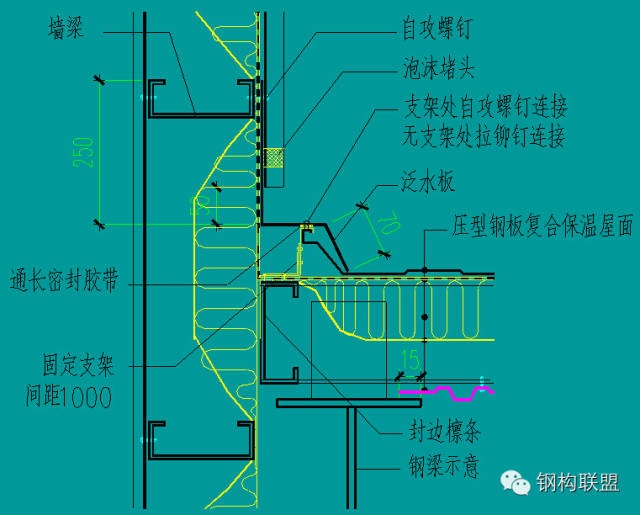

高低跨泛水

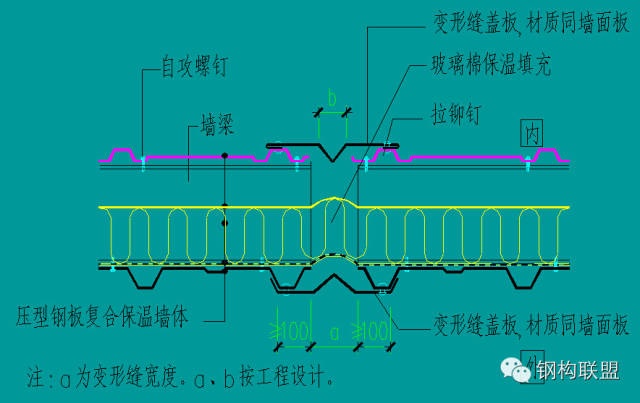

墻面變形縫

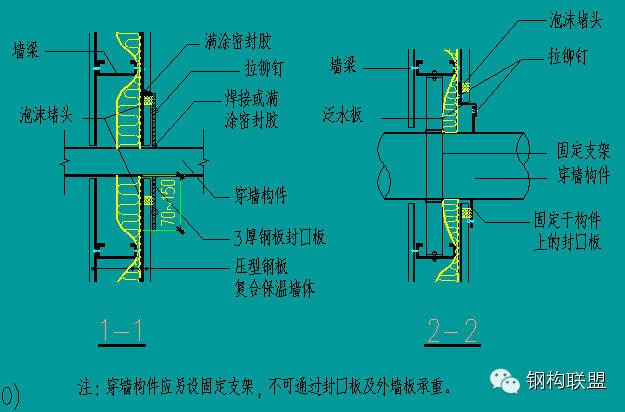

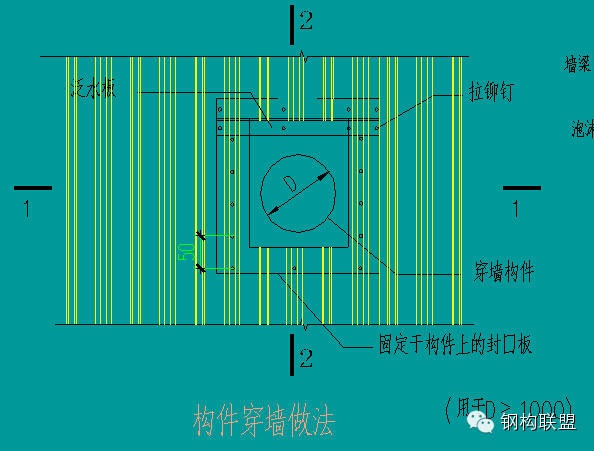

構件穿墻做法

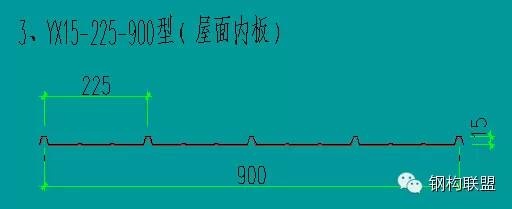

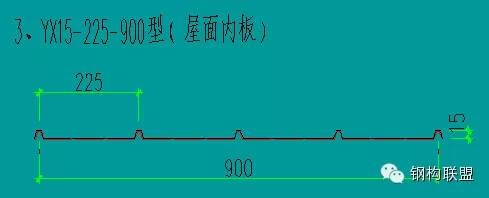

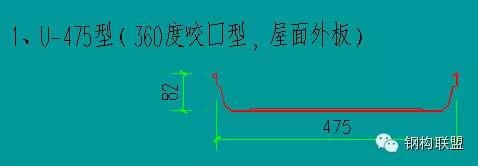

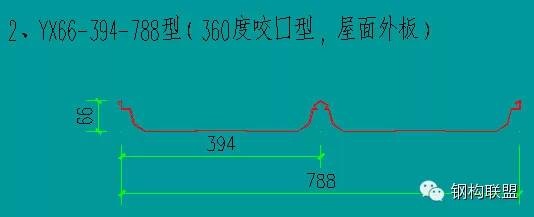

屋面板板型圖

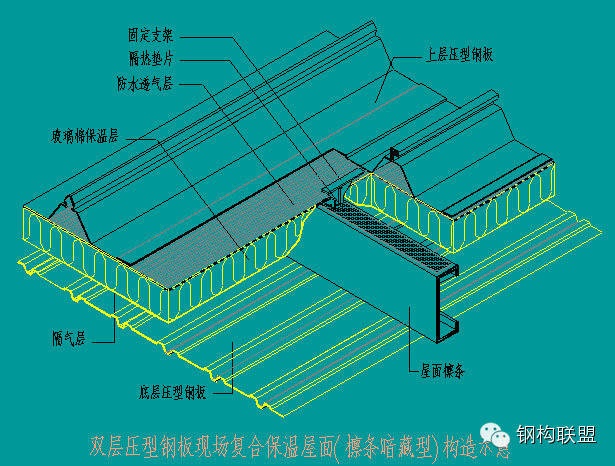

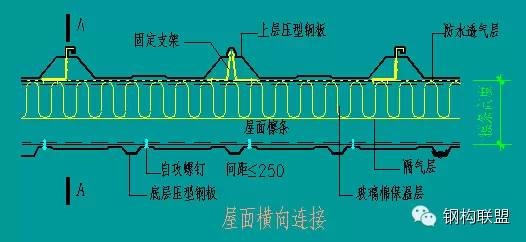

現場復合保溫屋面構造

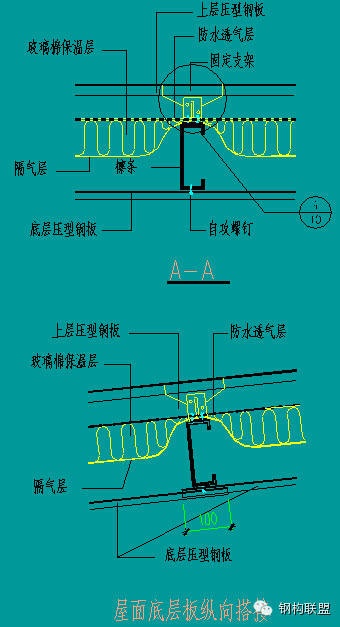

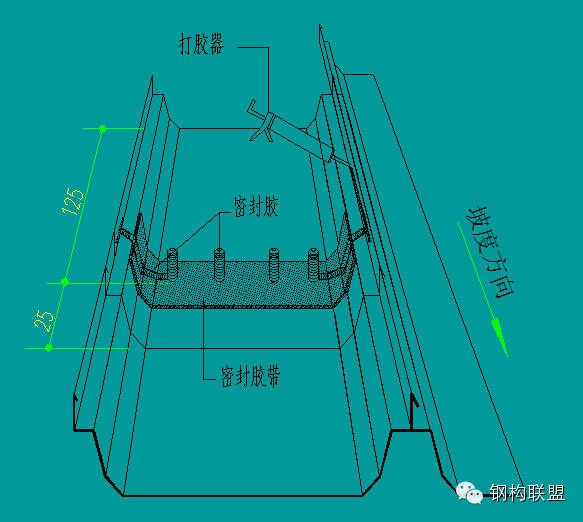

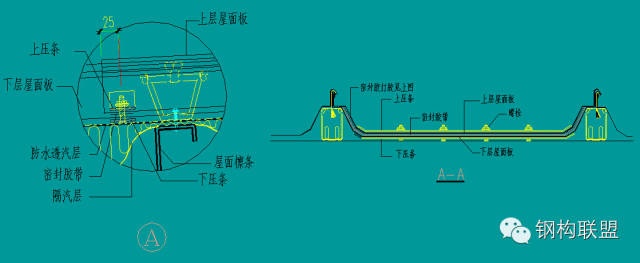

屋面板縱向搭接一

屋面板縱向搭接二

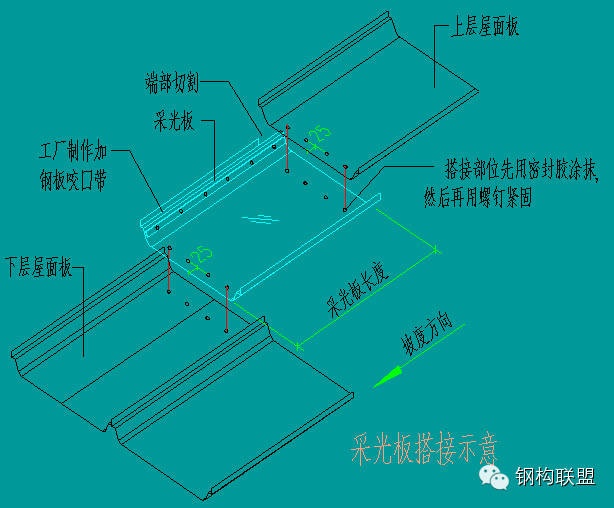

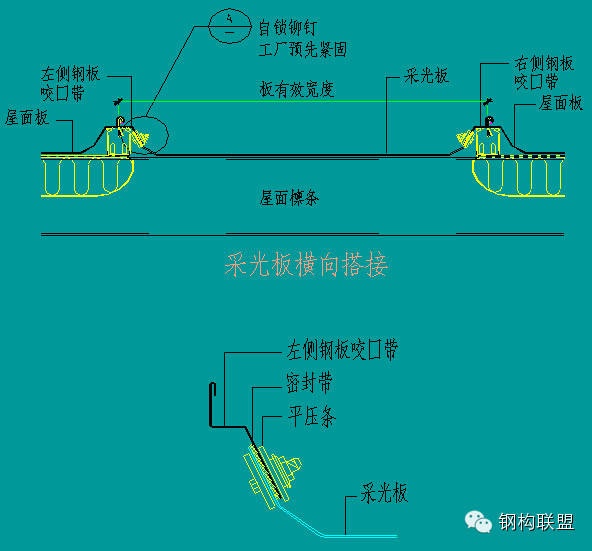

采光板搭接一

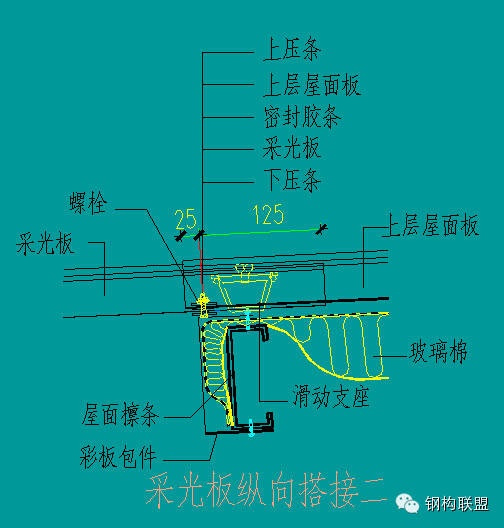

采光板搭接二

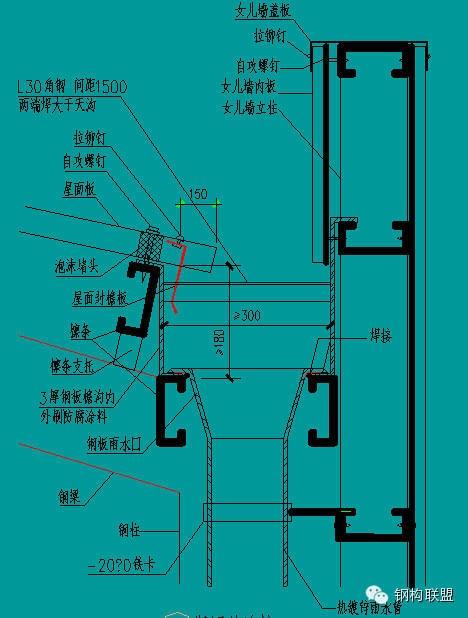

內天溝做法
