雙層采光板搭接節點圖

1、對應夾芯保溫鋼板的雙層采光板處理方案：

a、HLT980與HLT980下板搭接示意圖：

類似于夾芯彩鋼板搭接的雙層采光板，需在雙層采光板中間加z型支架支撐。

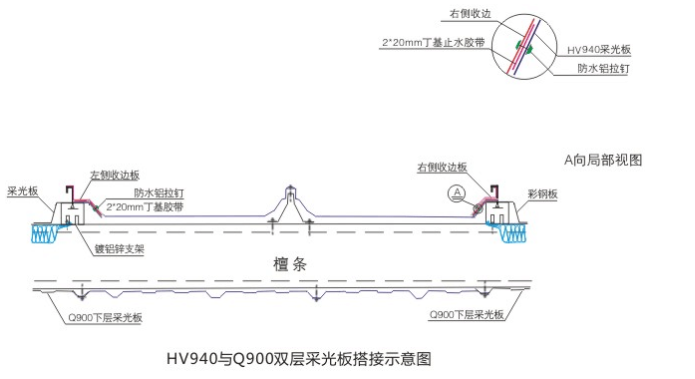

b、對應分布在檀條上、下的雙層采光板處理方案：

上層采光板加收邊后等同于兩片壓型鋼板之搭接，雙層分離式，以空氣作為隔熱介質，能有效降低冷凝水現象的產生。

c、對應于雙層鋼板置于檀條上方，中間加保溫棉或次檀條的處理方案：

2、與高強度鋁箔貼面保溫棉唯層鋼板保溫屋面對應的采光板處理方案：

HLT466雙層板加收邊搭接示意圖：

兩層采光板加收邊中間留空氣層做隔熱保溫層，兩側端口使用PE泡沫堵頭密封。
